図面も完成してようやく、製作開始！！どんどん作っていく！
あんまり写真が残ってないから、後から撮影した写真や図解が多いけど容赦！
ワンチャンでアフィリエイトもあるので、興味なかったらスルー下さい。
アクリル板加工

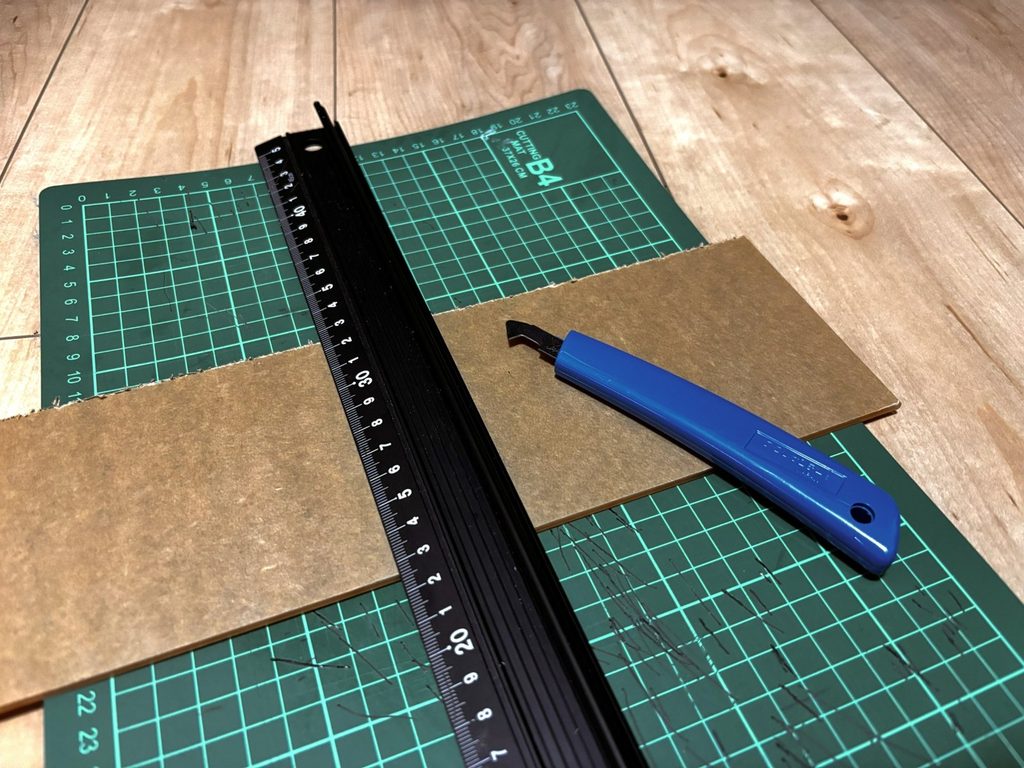

アクリル板の保護フィルム上にカット位置の線を描いて、アクリルカッターでカット！その後はヤスリ掛け！

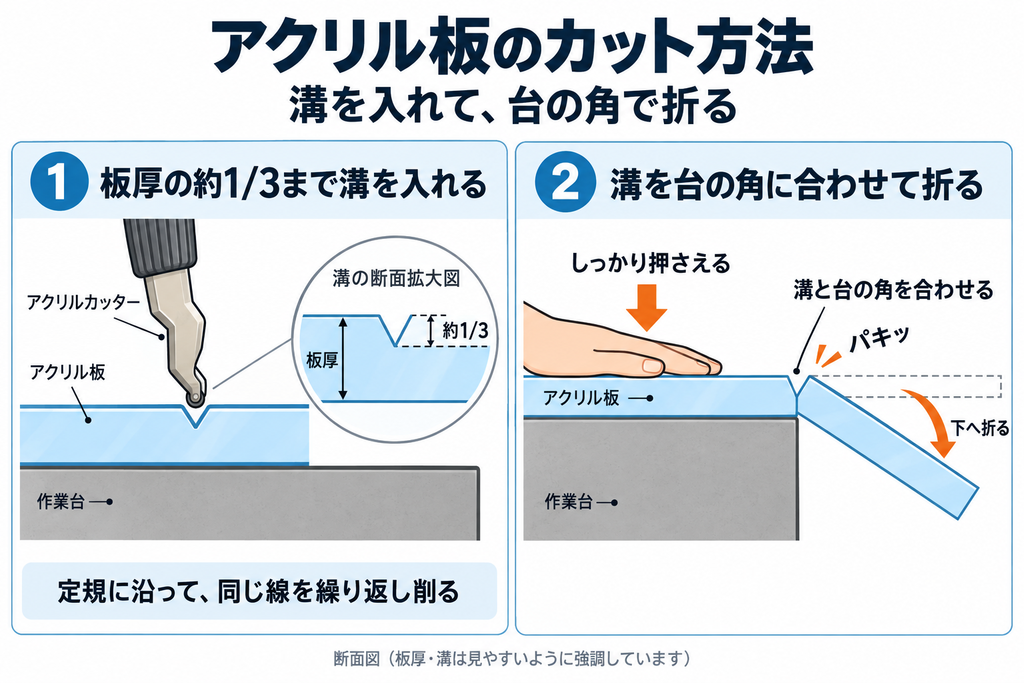

板のカット方法
カット手順
- 刃先をアクリルのカット線の端に当て、定規に沿って手前に強く引くことを繰り返し、線状に切り込む。
- たまに板を反対に向けて、カッターを引く方向とは反対側が切り込みを入れる。板厚の3分の1程度迄。
- 溝を台の角に合わせて板を折る。
カッター使用時はカッターマットを使う方がいいけど、、、アクリルカッターが当たると、かなりエグられるので注意。(笑) 自分はアクリル専用マットにしてる。あと、参考までに使用してるアクリルカッターも紹介。アクリルサンデー製のもの。たぶん、一番メジャーなやつ。
 | 【メール便適用商品】【アクリサンデー】アクリルカッターアクリル板用サンデーカッター【ASC 35X175x16mm】 価格:635円 |
カット面仕上げ
カット面はどうしてもバリがでてしまうからヤスリ掛けが必須！これは気合いでしかない。やってる最中、「これぐらいでええやろ」と妥協したら品質最悪。ここが頑張りどころ…

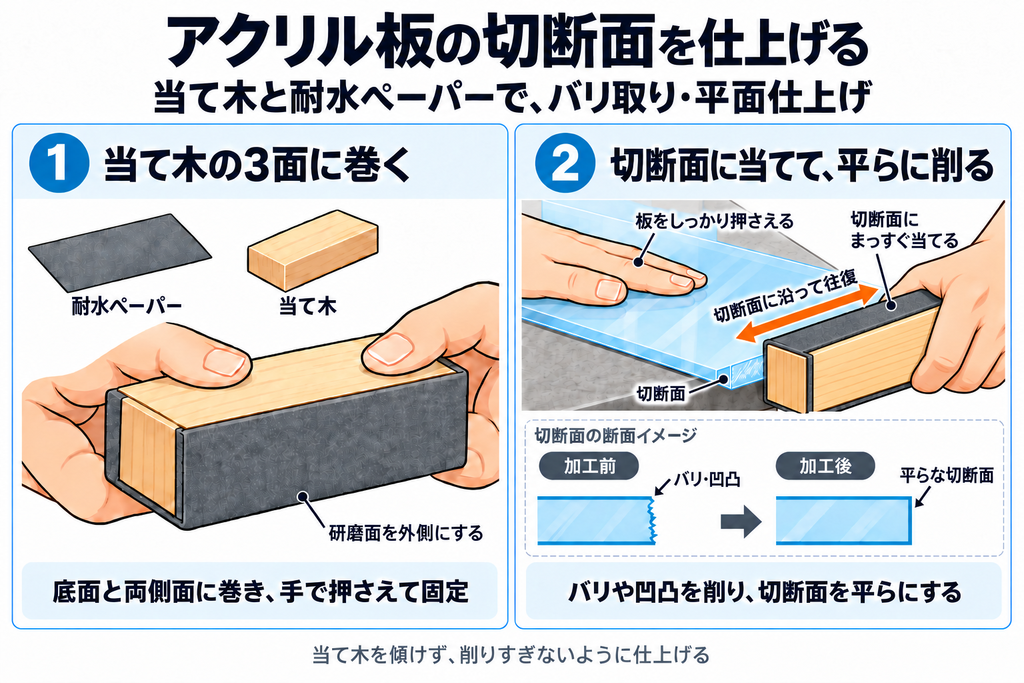

カット面の仕上げ手順
- [当て木]と[耐水ペーパー#200]を準備する。※当て木はホームセンターで入手可
- 耐水ペーパーをカットして、当て木に巻き付ける。
- 耐水ペーパーを少し濡らす。
- 耐水ペーパーを当て木ごと握って、板のカット面に押し当てる。
- カット面に沿ってひたすら磨き続ける。
カット→仕上げ→カット→仕上げ…だと、作業が行き来して大変やから、必要部材のカットを全て終わらせてから、まとめて仕上げ作業をした方がいいと思う。別に何日かに分けてもいいと思うし。自分は休日の中日に深夜までやった…

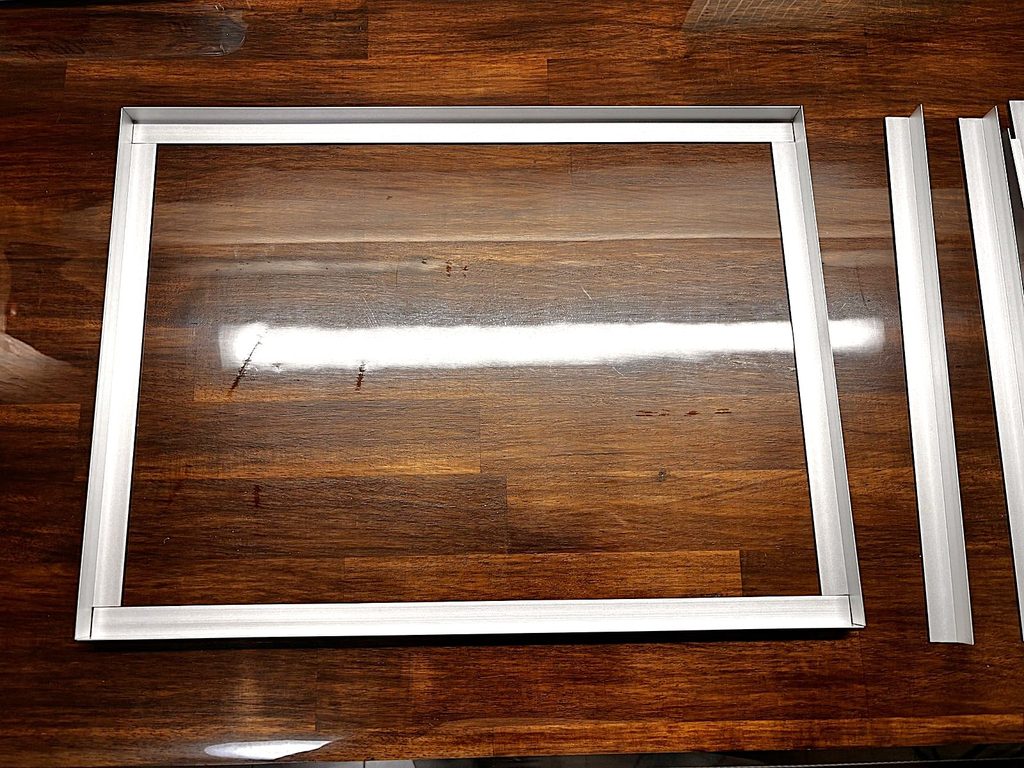

アルミ材加工
加工中の写真は全然違う時に撮影したやつ(笑) ちなみに自分は子供と遊ぶ用に買った電動糸鋸を使ってるけど、各自の環境や予算もあるやろうし、色んなカット方法を紹介するわ。
アルミ材のカット方法
必要寸法でアルミ材を罫書きした後は、下記の方法でカットする。

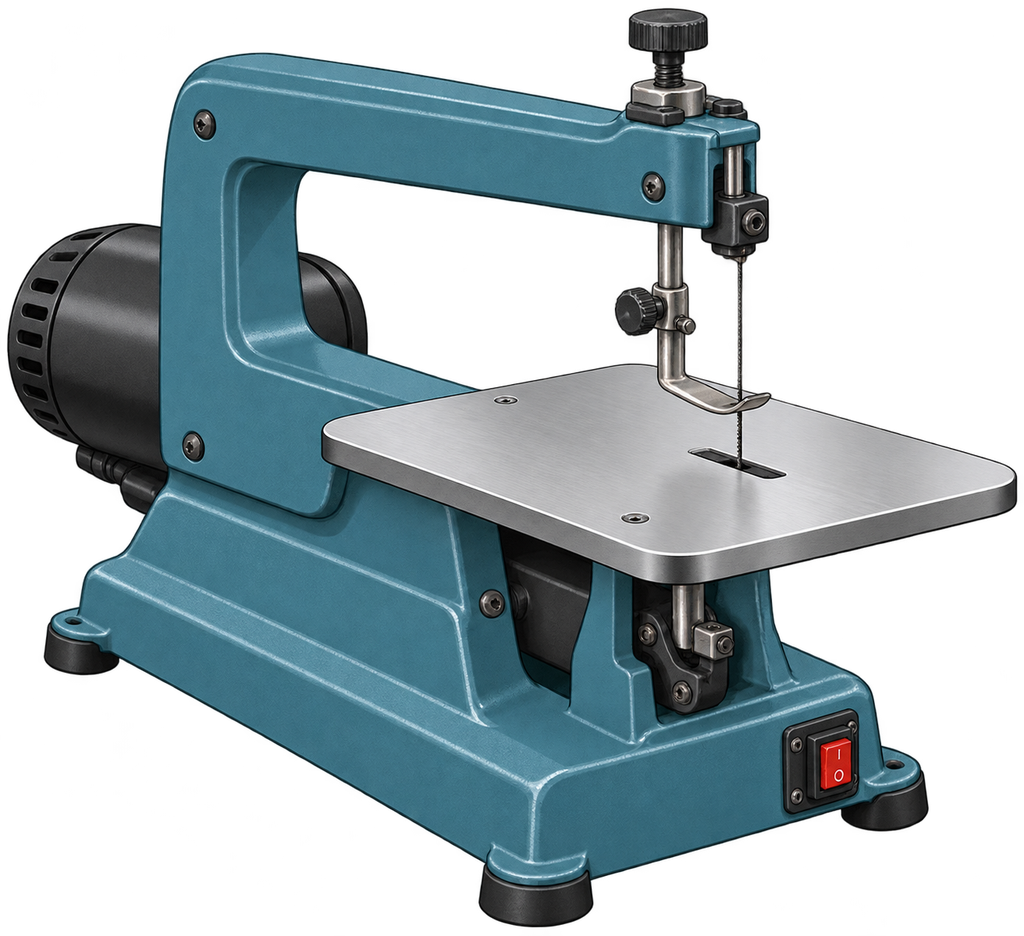

電動糸鋸 (自分のカット方法)

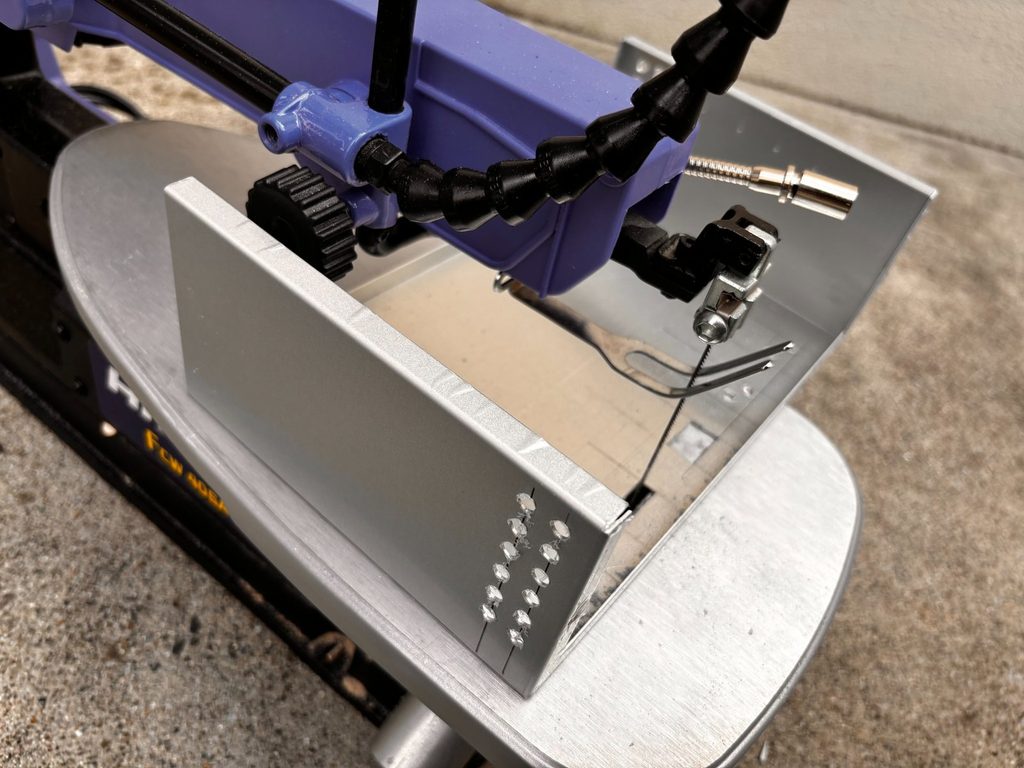

自分は写真の様な長い材料のカットが得意な糸鋸を持ってるけど、使ってみた感想的に高さがあるものを加工できるタイプの方がいい^^; それに自分が持ってる糸鋸はHIKOKI製のFCW40SAってやつやけど、もう廃盤(?)なのか、販売してるところが見つけられへんだ。だから、比較的安価でこんな形のやつがオススメじゃないかなーと思うやつを紹介するな！
※大体の糸鋸は金属加工非推奨(対応)のため自己責任で！
 | 【即日出荷】高儀 EARTH MAN 卓上木工バンドソー RBS-195A【沖縄・離島配送不可】 価格:25760円 |
チップソー切断機
これは、、、金属系DIYにはもってこいのやつやけど、自分は持ってない。単管パイプの加工には最高で、欲しい工具の一つ。切断面がかなり真っすぐで綺麗に加工できるから、金属系DIYが多い方は持っててもいいかもね。紹介商品は一例。
 | 【即日出荷】高儀 EARTH MAN チップソー切断機 165mm CS-100TA 家庭用 価格:9800円 |
金属切断用ノコギリ
金属系部材のカット方法としては一番安価な工具やね。自分も昔は使ってた。DIY頻度が低いのならこれで十分！紹介商品は一例。
 | 価格:1437円 |
アルミ材の仕上げ
カット面はバリがあって汚いし危ないから、研磨仕上げが必須。研磨方法は主に、金やすりか、ベルトサンダーの2パターンかな。自分は金やすりで研磨してるけど、結構大変(笑) お金に余裕がある人は、ベルトサンダーがお勧めやね。アクリル板の研磨など、色んなところで使えるしな。
ちなみに自分が使ってる金やすりは安物の小さなやつ。大きい方が使いやすいかもやけど、ちょっとしか使わんのやったら小さくても良いと思う。
 | 価格:620円 |
 | KYOCERA（京セラ） ベルトディスクサンダー BDS-1010 1台 価格:24644円 |
穴空け加工

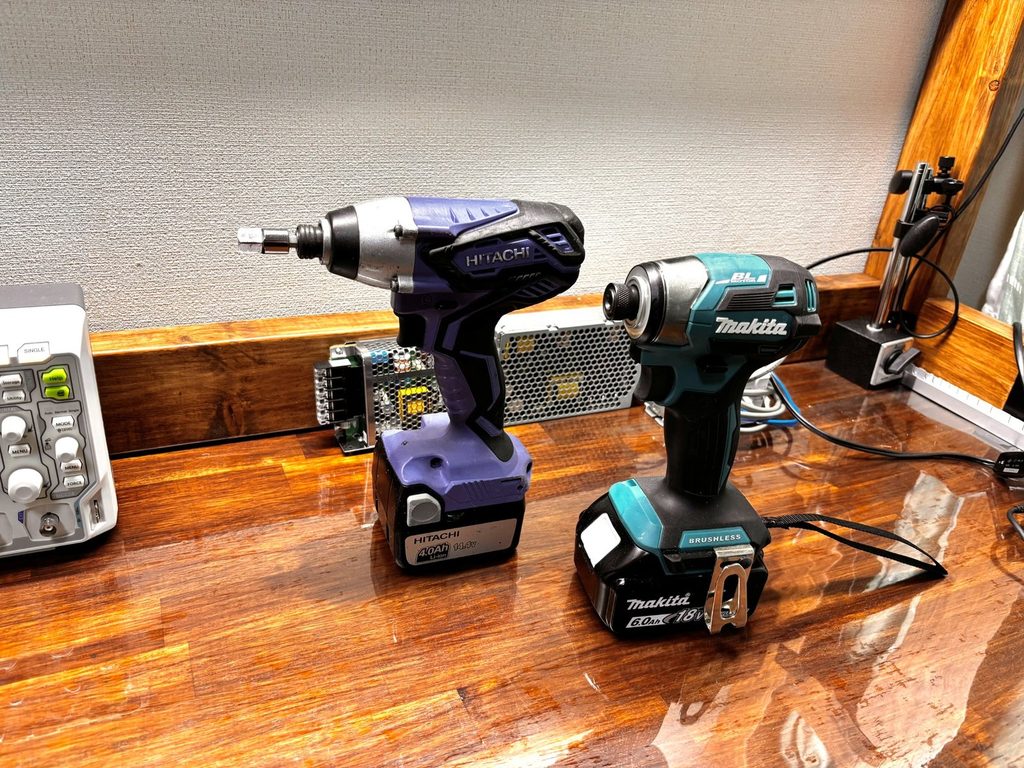

これだけは電動ドリルor電動インパクトが必須やな！自分は1万ちょいのインパクトと、4~5万のインパクトの2台を持ってるけど、、、木工や鉄工の両方をやるなら、速度変更ができるインパクトを持っておいた方が良いと思う。正直、工具はあんまりお金をかけなくてもいいと思うけど、インパクトだけは程々に良いやつを持ってて損はないと思う。
参考程度に自分の工具を紹介。
 | 価格:45800円 |
ドリルビットも色々種類があるから、今回使うやつだけ紹介するな。
■アクリル板専用ビット(4mm)
アクリル板に穴を空けるためのビット。間違っても木工用や鉄鋼用のビットを使用しないように^^; ちなみに経験上、半時計回りに回転させたら鉄鋼用を使えなくもない。ただ、中心位置がズレやすいし、熱でビットが痛むからおすすめはしない。
 | アクリサンデー アクリル板専用ビット 穴径：4mm BT-4 価格:1197円 |
■鉄鋼用ドリルビットセット
自分が使用しているものはかなりの安物。全然これで使えてるから十分かなーと思う。
 | 三共コーポレーション trad 21pcs.チタンコーティング鉄工ドリル刃セット TTS-21 1個 価格:1356円 |
■ドリルチャック
インパクトドライバーを使用する場合、ビットのチャックが六角軸のため、丸軸へのアタッチメントが必要。インパクトドライバーを使用する場合でも、ドリルビットが六角軸なら不要。
 | 高儀 キィレスドリルチャック 4907052354371 EARTH MAN 価格:1113円 |
■ホルソー
今回は配線口を開ける用に使用。普通に使ったらアクリル板が割れるので、アクリルビットで穴を空けてから半時計回転で使用。
 | バイメタルホールソー 1個 18mm-38mm ホールソー ホルソー ホールカッター 鉄板 など 穴あけ 先端工具 先端ドリル 工具 切断工具 ばら売り 価格:740円 |
■皿穴ドリルビット
ケージ底面をフラットにするための皿穴用ザグリを空けるためのビット。実は、今回のケージ製作用に買ったけど、以降一回も使ってない…たぶん、使うのは鉄鋼がメインなんだろうけど、自分は鉄鋼DIYの頻度が低いから…今後に期待(笑)
 | 価格:914円 |

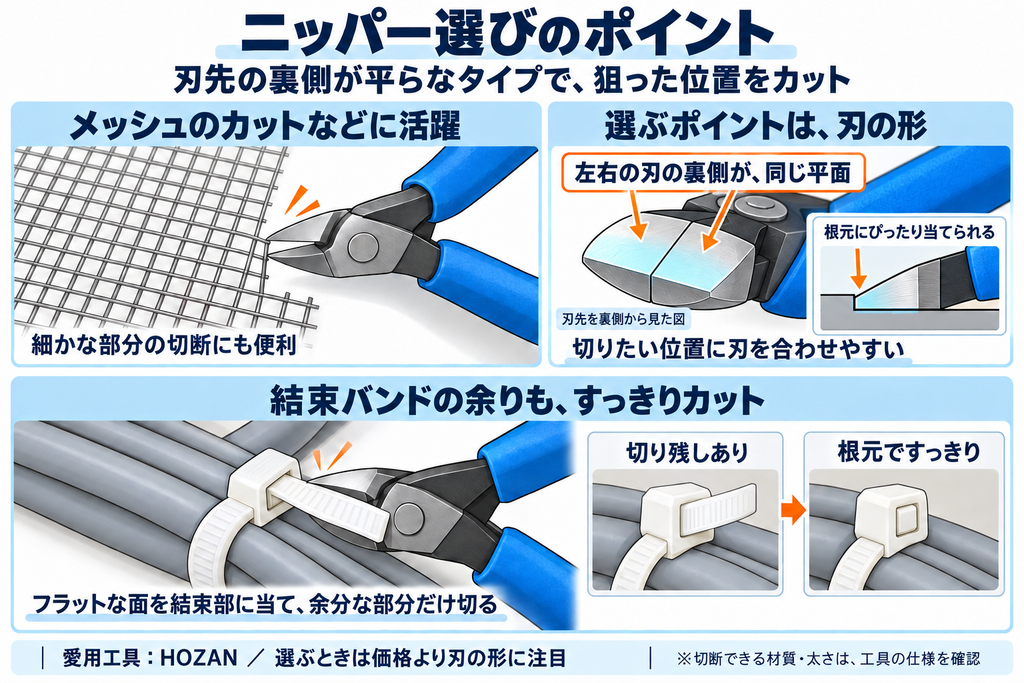

■その他(ニッパー)
メッシュをカットしたり、何かと使う。自分は電気工事もするから、プライマー類は界隈で有名なHOZANで一式揃えて愛用してる。硬いものをカットする時だけ安物を使ってるかな。とりあえずは安物だけでもいいと思うけど、切断位置が正確に調整できるタイプ(切断面がフラットなやつ)を選ぶことを勧める。今回は使わんけど、インシュロック(結束バンド)の余りをカットする時に綺麗な仕上がりになるからな。
 | 価格:2943円 |

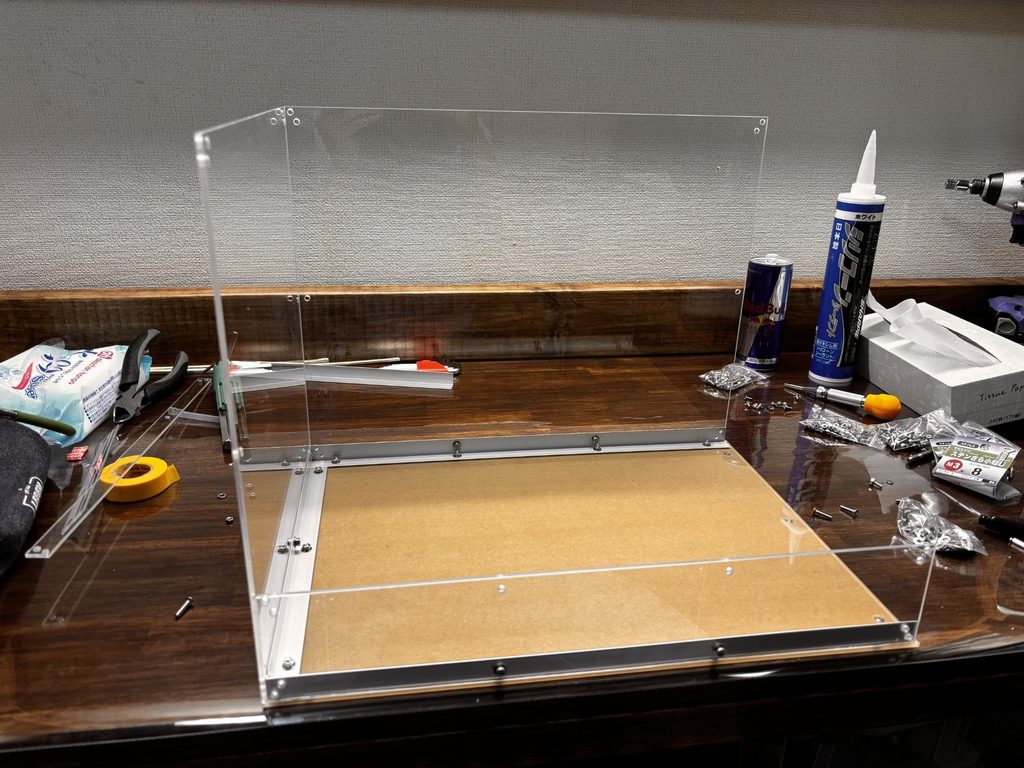

率直な感想、こうやって紹介してたら結構工具って必要なんだと思った。DIY歴が長いからわざわざ追加購入は少ないけど、1からDIYするにはハードル高そう(笑) そんなこんなで加工がおおよそ終わって組立途中の写真がこちら。(背景のレッドブルは容赦。好きやねん(笑))
さあ、次はいよいよ組立編やでーー。
